火災予防条例に遵守した、断熱材一体製品
フジエアダクト®M

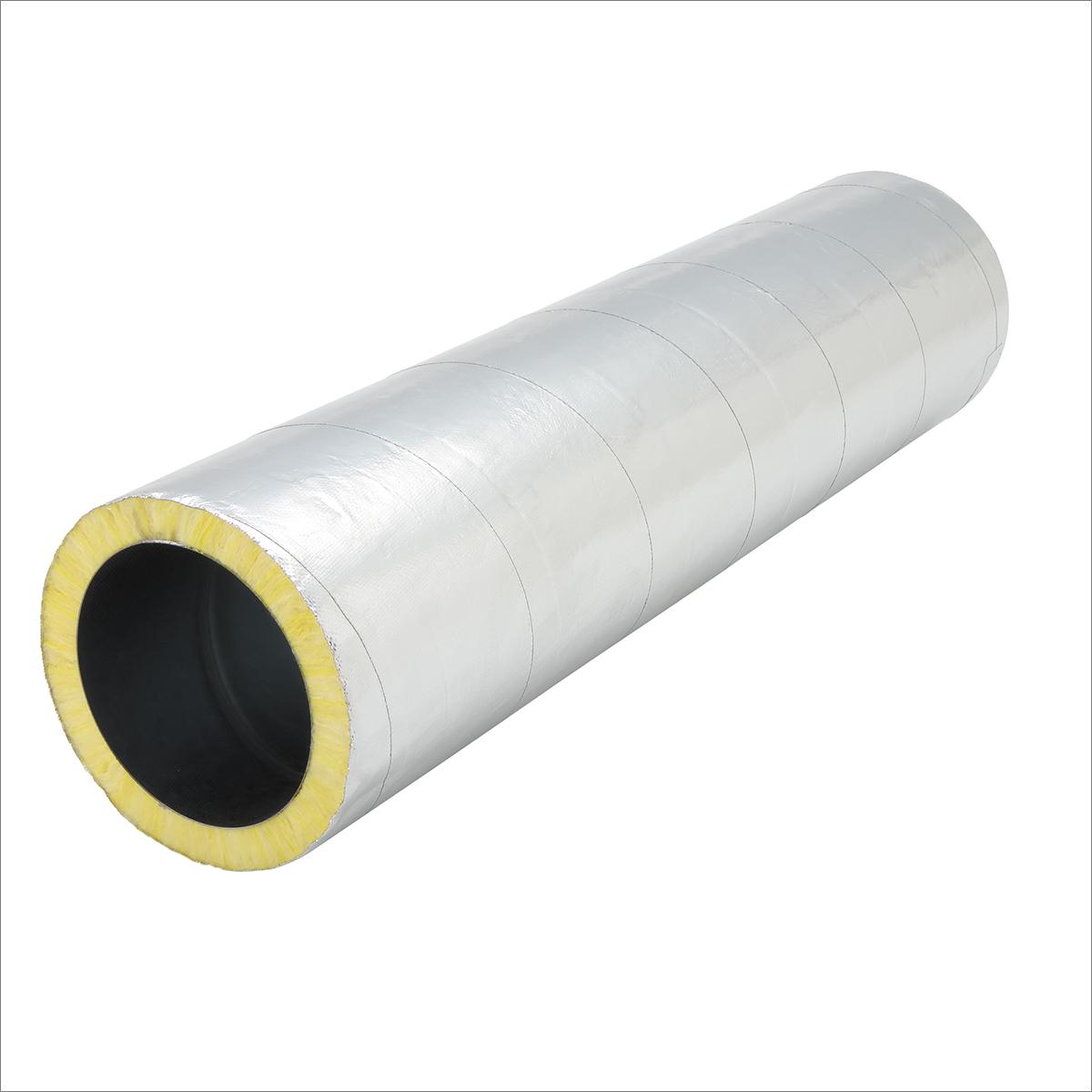

厨房排気用断熱材付スパイラルダクト
厨房排気用の断熱材付スパイラルダクトです。
20mmの厚さで、50mmロックウールと同等の耐火性能を有します。断熱材圧が薄いため、省スペースで天井スペースを有効に活用できます。工場でのプレカットが可能なため現場での加工手間を削減できます。
Product Description
商品説明
特徴
スパイラルダクトにあらかじめ断熱材を加工している製品です。断熱厚さ20mmでロックウール50mm厚相当品として日本消防設備安全センターの評定を受けております。従来に比べ断熱材厚が薄いため、省スペース・省施工に貢献します。
カバー材単体として「フジカバー」もご用意しております。
用途
厨房（キッチン）排気系統
各種関連部材
ダクト配管時に必要な曲げ部材（エルボ部材）や断熱材単体の部材も製品ラインナップございます。
※下記の部材別詳細をご確認ください。
ショートエルボ９０
住宅用厨房のダクトとして設計された、両端部でオスメスの口径が異なるエルボ部材。【特徴】
両端部でオスメスの口径が異なるためレンジフードとの接続も可能となりレンジフード内の狭いスペースでの配管も可能になります。
フジカバー
スパイラルダクトを後被覆できる断熱カバー【特徴】
①フジエダクトと同様熱厚さ20mmでロックウール50mm厚相当品となっており、省スペース化を実現します。
②半割れの形状にテープが付いているため、施工の容易化を実現しています。
FADMスリーブ
厨房用
※詳細は別途製品ページにて記載【特徴】
①外壁貫通部分までしっかりとした断熱施工が可能となります。
②ツバが付いていることでテープでの防水処理を正確かつ容易になります。
各種継手部材
各種継手部材も取り扱いございます。（90°エルボ・45°エルボ・ニップル）副資材
ダクト配管時必要な副資材も取り扱いございます。（コーキング材・アルミテープ・ユニバンド）
仕様書･施工要領書･図面はこちら
概要
厨房排気に使用される断熱材付スパイラルダクトです。厨房用排気用スパイラルダクトで不燃・断熱一体型で厨房排気を安全かつコンパクトを実現。
厨房排気に求められる火災リスクにおける「安全性」と現場での「施工性」を両立
飲食店や施設の厨房・キッチンでは、換気扇やレンジフードから排出される高温の油煙を安全に屋外へ排気するため、ダクトには高い防火性能と断熱性能が求められます。
従来の厨房排気設備では、スパイラルダクトに断熱材やロックウールを施工する工程が必要となるほか、フレキシブルダクトでは法令や消防・条例への対応が課題となるケースもあります。
当社の厨房用排気ダクトは、不燃・断熱・一体型構造を採用し、安全性・施工性・省スペース性を兼ね備えた厨房排気システムです。
不燃・断熱一体型構造で火災リスクを低減
本製品は、ロックウールと同等性能を持つ断熱材を使用した、断熱性能と不燃材料を組み合わせた一体型構造。
高温となる厨房排気にも対応し、ダクト表面温度の上昇を抑えることで、火災リスクの低減に貢献します。
また、消防や建築関連法令・各自治体の条例への対応が求められる厨房設備にも配慮した設計です。
※適用条件については認定内容および関係法令をご確認ください。
断熱材が20㎜となり、従来施工より省スペース施工が可能。
断熱材を後から巻き付ける従来工法に比べ、一体型構造のため施工スペースを削減。
天井内の限られたスペースでも納まりやすく、新築はもちろん、リフォームや厨房改修工事にも適しています。
スパイラルダクトのためダクト内の油溜まりが起きにくく、汚れにも配慮した厨房専用設計
厨房排気では、油煙によるダクト内部の汚れが避けられません。
本製品は厨房用途を考慮した構造により、長期間にわたって安定した排気性能を維持しやすく、清掃や維持管理にも配慮しています。
認定取得で安心の品質
本製品は、厨房排気設備に求められる性能基準に対応した認定仕様。
飲食店、ホテル、病院、学校給食施設など、さまざまな厨房排気設備で採用されています。
【特長
厨房・キッチン・レンジフードの排気設備に最適
不燃・断熱一体型構造
ロックウールによる優れた断熱性能
スパイラルダクトより省スペース施工
フレキシブルダクトの代替・改善提案にも対応
火災リスク低減に貢献
消防・法令・条例への対応を考慮
認定仕様で安心
油煙・汚れを考慮した厨房専用設計
リフォーム・改修工事・新築まで幅広く対応
このような現場で選ばれています
飲食店の厨房排気設備
商業施設のフードコート
ホテル・旅館の厨房
病院・介護施設の給食厨房
学校・社員食堂
セントラルキッチン
厨房リフォーム・換気設備更新工事
